Alunos,
Como perdemos uma aula das previstas devido ao feriado do dia do estudante, resolvi passar a AP1 em forma de trabalho.
O trabalho consiste na resolução da questão abaixo seguida de explicações sobre o comportamento da máquina em seus regimes em vazio, em carga e como gerador.

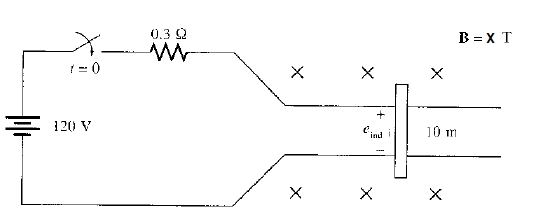

QUESTÃO: A máquina linear da figura abaixo tem uma bateria de 120V, uma resistência interna de 0,3 Ohms, um comprimento de barra de 10 metros e um campo magnético de intensidade X Teslas para dentro do plano. (massa da barra de 1kg)
Os valores de campo serão diferentes para cada aluno, na seguinte distribuição:
Alexandre - 0,10T
Draulio - 0,11T
Erick - 0,12T
Fabiano - 0,13T
Henrique - 0,14T
Iana - 0,15T
Lucio - 0,16T
Mielle - 0,17T
Natalia - 0,18T
Demais alunos: 0,19T e 0,20T
a) Qual a corrente máxima de partida da máquina em vazio? Qual a sua velocidade final em vazio?
b) Se sobre a barra se aplica uma força para esquerda de 30N, partindo do repouso, qual será a nova velocidade final sob ação dessa carga? A máquina funciona como motor ou gerador? Qual a potência da máquina (desenvolvida pela barra)?
c) Se sobre a barra se aplica uma força para direita de 30N, partindo do repouso, qual será a nova velocidade final sob ação dessa carga? A máquina funciona como motor ou gerador? Qual a potência da máquina (desenvolvida pela barra)?
d) Com auxílio dos programas desenvolvidos em MATLAB pelo professor, confira os seus resultados calculados com os gráficos gerados pelo programa (os resultados devem conferir). Que relação você observa entre os valores da velocidade da máquina em vazio, em carga e como gerador? Que relação você observa entre os valores da tensão induzida da máquina em vazio, em carga e como gerador? Explique o comportamento da corrente do motor e do gerador. Onde existe inversão de polaridade? Explique.
OBS1: Os programas foram feitos com as expressões deduzidas em sala de aula através da transformada de Laplace.
--------------------------------------------------------------------------------------------------------------
Link para os programas matlab, abaixo.
http://www.4shared.com/file/K9-n5boz/maq_linear.html
Temos 3 programas, um para operação em vazio, outro como motor e o terceiro como gerador.
Quaisquer dúvidas postem nos comentários, abaixo.
Bibliografia: Livro de Máquinas do Chapman, capítulo 1.
Abraços,
Emannuel J. Fernandes
